齿轴齿条

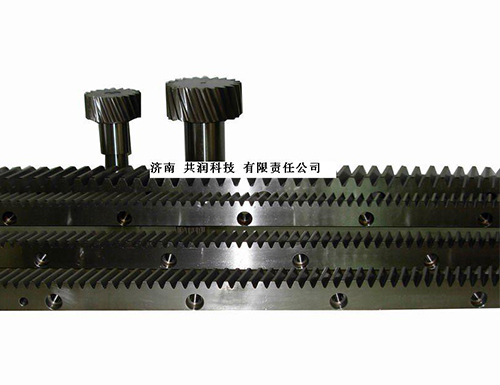

齿轮齿条


  齿条是一种齿分布于条形体上的特殊齿轮。齿条也分直齿齿条和斜齿齿条,分别与直齿圆柱齿轮和斜齿圆柱齿轮配对使用;齿条的齿廓为直线而非渐开线(对齿面而言则为平面),相当于分度圆半径为无穷大圆柱齿轮。
  齿条是与齿轮相配的一种条形零件。它等于直径无限大的一个齿轮周缘的一段。一边均匀分布着许多齿,与齿轮相啮合,将转动变为移动,或将移动变为转动。齿条是长条形,一侧有齿,可认为是一个直径无穷大的齿轮上的一段。
  主要特点
  (1)由于齿条齿廓为直线,所以齿廓上各点具有相同的压力角,且等于齿廓的倾斜角,此角称为齿形角,标准值为20°。
  (2)与齿顶线平行的任一条直线上具有相同的齿距和模数。
  (3)与齿顶线平行且齿厚等于齿槽宽的直线称为分度线(中线),它是计算齿条尺寸的基准线。
