线性导轨的模块化设计相关问题

来源:http://www.jngongrun.com/ 日期:2019-11-11 发布人:

  线性电动机是一种驱动装置,通过电磁作用原理将电能直接转换为线性运动。

  近年来,已经出现了由线性电动机和铝合金辊引导件组成的高速线性驱动部件。 直线导轨和平面导轨一样,有两个基本组成部分。 一个用于固定组件,另一个用于移动组件。 由于直线导轨是标准部件,因此对于机床制造商而言,需要做的就是加工安装导轨和定位导轨平面的平行度。 当然,为了确保机床的精度,必须刮除少量的床或立柱,并且在大多数情况下,安装相对简单。 在安装基座上放置两个等重的块和一个大理石直尺,并放置一个精密水平仪以调整基座水平仪。 要求是底部为凸形(2〜3个网格)。

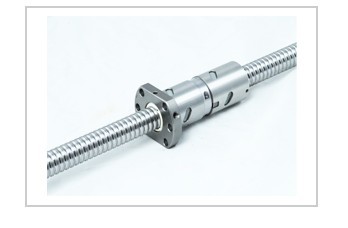

导轨丝杠

  检查直线导轨的表面粗糙度,平面度,直线度和外观。 要求:完成水平调整后,必须使用激光线性干涉仪测量主线性导轨的安装表面(我们通常使用靠近右垂直柱的线性导轨表面作为主导轨)。 平整度为每10m 0.05mm。 笔划的笔直度允许凸度为0.03毫米。 粗糙度要求为1.6,并且外观没有铸造缺陷。 直线导轨安装底面和导轨侧参考安装面的倒角。 要求:倒角半径小于或等于3.5毫米。 如果倒角太大或凸出,应及时用油石和抹子处理。 否则,导轨的精度会安装不正确或滑块受到干扰。 线性导轨安装底面锁定螺纹孔的加工。

  直线运动引导器的功能是支撑和引导运动部件,以在给定方向上进行往复直线运动。
